▮測量原理

　　電磁流量計的工作原理是基于法拉第電磁感應定律。當導電流體流過包圍在磁場中的測量管道時，在流向和磁場二者相垂直的方向就會產生與平均流速V成正比的感應電動勢E。感應電動勢由一對電極檢測，并用下式表示：

E＝KBDV

K：比例常數；    B：磁通密度；    D：測量管內徑；

V：測量管截面內的平均流速

　　信號E經傳換器處理后，輸出與流速成正比的頻率脈沖信號以及模擬4～20mADC電流供后續儀表（如流量顯示積算儀、控制儀等）使用，完成流量檢測和控制任務。

▮產品特點

無可動部件，儀表工作十分穩定可靠。

在現場可根據用戶需要修改量程。

無阻流部件，測量中無壓力損失。

智能轉換器具有良好得人機界面和多種應用功能。

測量結果與介質的溫度、密度、壓力、粘度等物理參數無關。

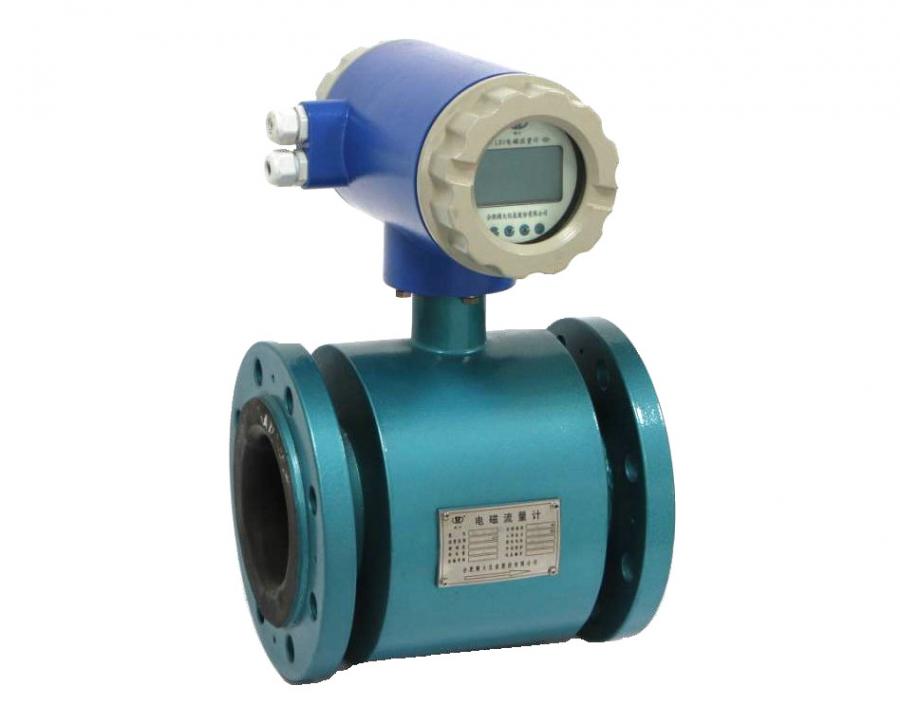

一體型結構，安裝使用方便。根據需要，可采用分體結構。(常用于大口徑表或地溝內安裝)

▮應用領域

電磁流量計適用于各種導電液體的流量測量，如自來水、污水、泥漿、紙漿、各類飲料、化學原料、粘稠液體和懸浮液。

▮主要技術參數

 基本參數、技術指標、工作條件及環境

     I型一體式電磁流量計口徑DN（mm）: 10、15、20、25、32、40、50、65、80、

100、125、150、200、250、300、350、400、450、500、600、700、800、900、

1000、1200、1400、1600、1800、2000

     I型分體式電磁流量計口徑DN（mm）: 10、15、20、25、32、40、50、65、80、

100、125、150、200、250、300、350、400、450、500、600、700、800、900、

1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000

     II型電磁流量計口徑DN（mm）: 10、15、20、25、32、40、50、65、80、

    100、125、150、200、250、300

襯里：聚氯丁橡膠、聚氨酯橡膠、聚四氟乙烯、可溶性聚四氟乙烯、聚全氟乙丙烯

電極：316L、哈氏B、哈氏C、鈦、鉭、鉑等及根據產品需要。

測量精度：0.2級、0.5級、1.0級

    被測介質溫度：-20～+65℃（橡膠）；-20～+160℃（四氟）；-60～180℃（可溶性聚四氟乙烯）；-20～+160℃（聚全氟乙丙烯）

工作壓力：見數據表。壓力超出部分可以特殊供貨

最小電導率：5μS/cm

輸出信號:正比于流量的4～20mADC，頻率量、脈沖量

網絡功能：可選MODBUS、RS-232C、RS-485、REMOTE(HART)。

智能型轉換器：電磁流量計轉換器具有功能：

現場LCD顯示：瞬時、累計流量在同一大液晶屏顯示；

全漢字菜單操作；

電導率測量、勵磁電流測量等自檢和自診斷功能；

0～5000HZ脈沖輸出。

正反向流量輸出；

多種報警；

RS-485、REMOTE(HART)通訊接口、

直管段要求：上游≥5DN，下游≥2DN

供電電源：220VAC，50Hz或直流24V

連接方法：法蘭連接，法蘭符合

             GB/T9115-2000的規定

環境溫度：-20～+80℃

相對濕度：5%～95%                                                   消耗電功率：≤10W

防護等級：一體IP66

防爆等級：Ex deiaⅡCT4～T6Gb

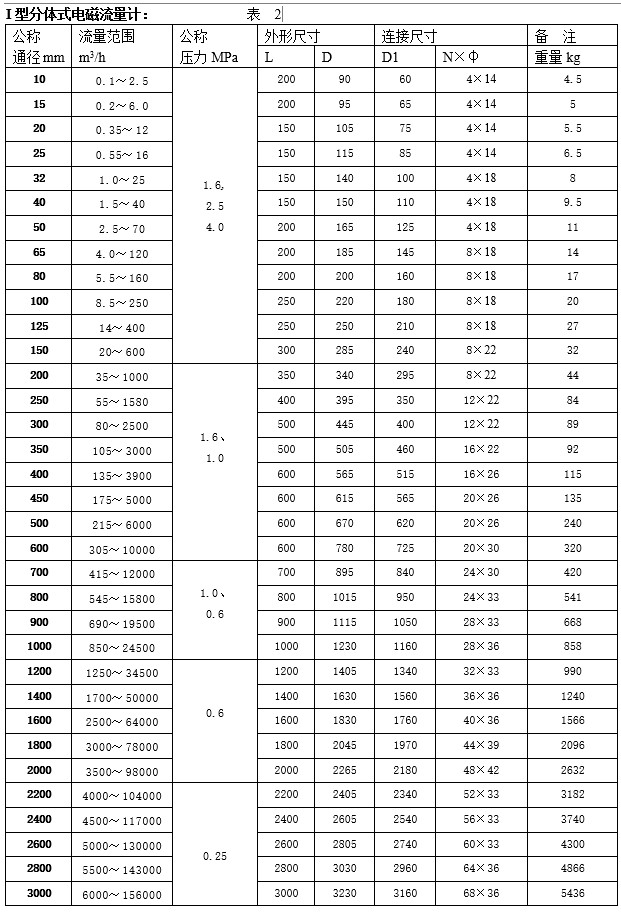

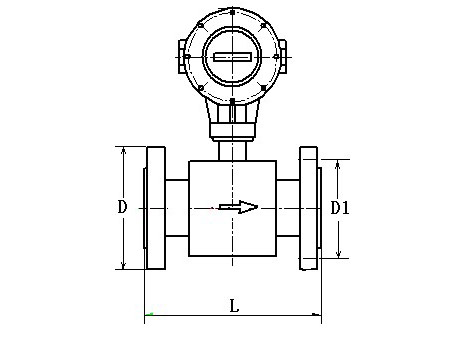

▮流量范圍、外型尺寸及安裝，見右圖和表1、表2、表3

▮流量計安裝、使用注意事項

流量計水平安裝時，使用時要保證流體滿管，可通過出口側管道適量豎直向上實現

流量計豎直安裝時，流體應自下向上通過流量計

不要安裝在易產生氣泡和不滿管的水平管道頂部和易沉淀流體的管道底部

流量計使用時要避免強烈振動，無法避免時要對管道進行防振處理

流量計不要安裝在電動機、變壓器、變頻器等容易導致電磁干擾的電器附近

安裝旁路管道和截止閥，留有維修空間，便于流量計維護

測量礦漿、泥漿、纖維漿等含有固體物質的流體時，建議采取垂直安裝

流量計不要安裝在泵的入口

不要在連接流量計的狀態下焊接管道法蘭

直管段長度為了保證電磁流量計的測量準確度和穩定性，流量計安裝位置上下游應滿足下圖所示的管路條件。

▮產品型號標記
