■產品概述
ELZ型液晶數顯計數器與LC系列橢圓齒輪流量計配套構成先進的現場數顯型容積式流量計。該計數器采用了新型單片機和先進的集成電路，結構簡單，操作方便。除可直接在流量計上讀出流量的總累計量、單班量、瞬時量外，輸出的頻率信號還可線性地轉換成4—20mA直流信號送到自動調節系統，作為調節器的輸入信號或送到指示記錄儀表以顯示瞬時值。該產品采用低功耗微處理器，耗電極低，內置鋰電池可連續運行三年以上。

■產品特點
1.可靠性高：該計數器與流量計本體構成機電一體化結構，無外漏零部件，結構牢固，抗干擾性能好。
2.精度高：采用了F-V集成轉換電路，轉換精度高，線性度好。
3.示值直觀：可數顯累積量，單班量，瞬時量，方便且無視覺誤差。
4.功耗低：采用低功耗CPU及液晶顯示器，電池可連續工作三年以上。
5.操作方便：僅需一個磁性開關即可完成單班量回零，及循環查看累積量，單班量，瞬時量。

■主要技術指標
1.數顯計數器工作環境溫度：-10℃~+55℃
2.整機功耗：運行時<450µA，靜止時<50µA
3.防水等級：IP54
4.顯示范圍
單班量（可復位，最高位顯示符號“P”）
P00000.00-P9999999升（立方米）
瞬時量（最高位顯示符號“F”）
F00000.00-F9999999升/分
總量（不可復位，滿量程自動復位）
000000.00-9999999升（立方米）
5.輸出信號
ELZ型只有現場顯示

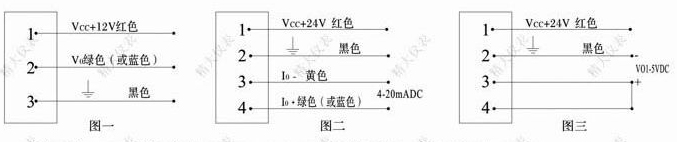

ELZ-Ⅰ型同步電壓脈沖信號輸出：工作電壓VCC+12V，VL＜0.5V，VH＞11V接線見圖一
ELZ-Ⅱ型標準電流模擬量4-20mA輸出：工作電壓VCC+24V,最大工作電流0.2A，負載電阻最大500Ω（恒流），接線見圖二；或標準電壓模擬信號Vo1~5V輸出，接線見圖三）
6.遠傳距離1Km，輸出線選用RVVP4x28/0.15四芯屏蔽電纜，其電阻值不大于39Ω。
